LYNTRX3D · Erfassung und Berechnung
Die Erweiterung, die aus dem Plan den Bestand rechnet.
LYNTRX3D ist ein Plugin für Autodesk Civil 3D. Es liest das Planwerk aus, prüft den Datensatz gegen sich selbst und gegen das Regelwerk des Betriebs und erzeugt daraus Modell, Statik und Dokumente – in einem Lauf.
Was es tut
Acht Aufgaben, ein Lauf.
Was früher nacheinander von Hand gemacht wurde – auslesen, zeichnen, rechnen, prüfen, dokumentieren – läuft als Kette und endet mit einem vollständigen Stand.
Planwerk auslesen
Layer, Blöcke, Maststempel, Plantexte und Bemassung werden nach dem Profil des Betriebs gelesen. Stützpunkte, Tragwerke, Drähte, Seile, Aufhängungen und Sonderbauteile entstehen als zusammenhängender Datensatz.
Topologie herstellen
Welches Seil hängt an welchem Bolzen, welcher Draht kreuzt welchen, wo sitzt der Ring, wo die Spreizung: Die Verknüpfung wird aus der Geometrie hergeleitet und auf Widerspruchsfreiheit geprüft.
Höhen ableiten
Angeschriebene Höhen haben Vorrang. Wo keine steht, gilt die Regel des Betriebs – Regelhöhe, Systemhöhe, Grundanstieg – und der Datensatz vermerkt, dass die Höhe abgeleitet ist.
Gegenproben rechnen
Fahrdrahthöhe, Seitenlage, Spannweite, Neigung, Abstände zu Gebäuden und Bewuchs, Ausnutzung der Stützpunkte – gegen Grenzwerte, die im Profil des Betriebs mit ihrer Fundstelle hinterlegt sind.
3D-Bauteilmodell bauen
Masten aus dem Typenkatalog, Fundamente, Ausleger, Ketten, Klemmen, Isolatoren und Seile als Volumenkörper mit Eigenschaften – auf dem Höhenmodell und zwischen den Gebäuden.
Seilstatik nachrechnen
Seileck mit Punktlasten je Tragwerk, Lastfälle für Temperatur, Wind und Zusatzlast, Kräfte an den Enden, Resultierende und Moment je Mast, Verformungsnachweis.
Dokumente erzeugen
Projektbericht, Statikblätter, Montagefolge, Quer- und Längsprofile, Planblätter, Kataster und Mengengerüste – alle aus demselben Stand.
Abgabe schreiben
IFC 4.3, 3D-DWG, KMZ, Tabellen und PDF, geordnet in einem Abgabeordner und auf Wunsch direkt auf das Portal geladen.
Betreiberprofil
Die Zahlen gehören dem Betrieb, nicht dem Programm.
Ein Grenzwert, der im Programm steht, ist eine Behauptung. Ein Grenzwert, der im Profil des Betriebs steht – mit Stufe, Quelle und Bemerkung – ist eine nachvollziehbare Festlegung.
LYNTRX3D führt deshalb keine eigenen Normwerte. Regelhöhen, zulässige Seitenlage, Spannweiten, Schutzabstände und Tragfähigkeiten kommen aus dem Regelwerk des jeweiligen Betriebs. Fehlt ein Wert, wird die Regel nicht geprüft – und das steht im Bericht, statt dass eine Zahl erfunden wird.
Geprüft wird unter anderem:
- Fahrdrahthöhe im Gleisbereich, kleinste und grösste
- Längsneigung und Neigungsänderung am Stützpunkt
- Spannweite zwischen tragenden Stützpunkten
- Seitenlage gegen die Gleisachse
- Abstand stromführender Teile zu Gebäuden und Bewuchs
- Ausnutzung von Mast, Mauerbolzen und Seilquerschnitt
- Sollhöhe auf Ausnahmetransportrouten, inklusive Durchhang

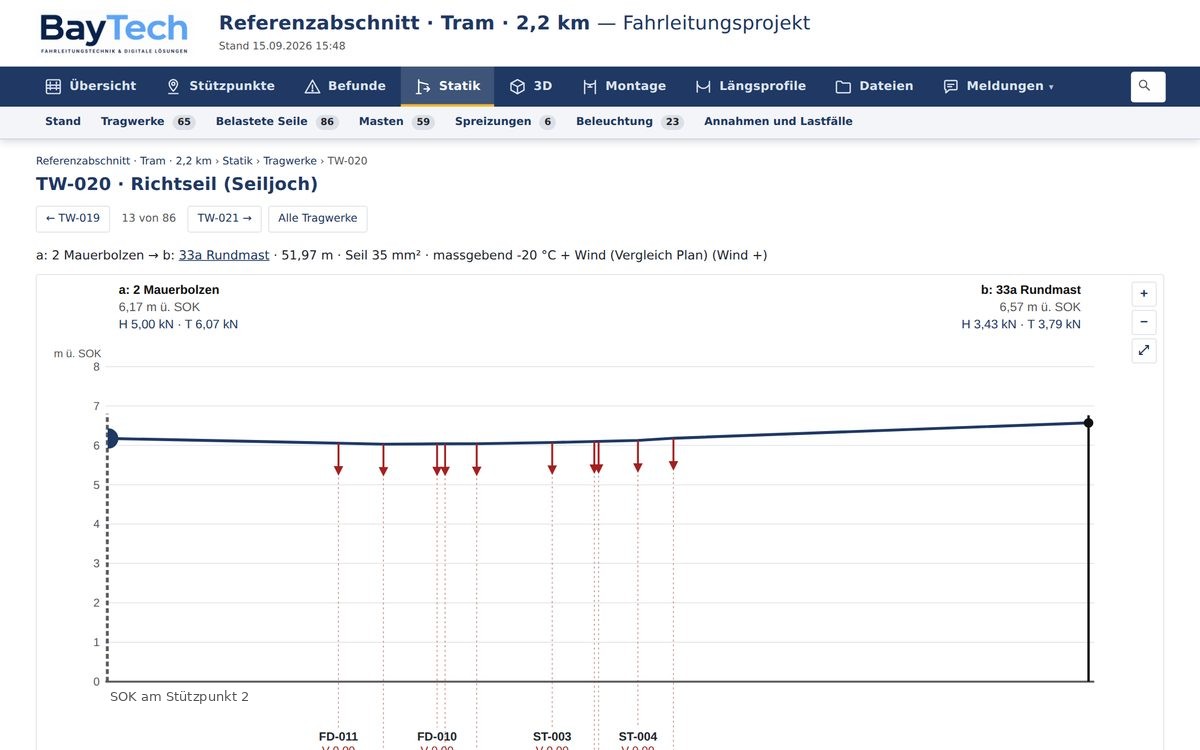

Seilstatik
Nicht nur gezeichnet – nachgerechnet.
Ein Modell zeigt, wie es aussieht. Erst die Statik zeigt, ob es trägt.
Jeder Querspanner, jedes Tragseil und jede Abspannung wird als Seileck mit Punktlasten gerechnet: Eigengewicht der Leiter, Gewicht der Aufhängungen, Radialkräfte aus dem Drahtknick.
Gerechnet wird in mehreren Lastfällen – Temperatur, Wind, Zusatzlast – und bemessen wird auf Normallast, während für die Auslegung der Masten der ungünstigste Fall gilt. Je Mast entstehen Resultierende, Moment um die Fundamentoberkante und der Nachweis der Durchbiegung.
- Lastfälle nach dem massgebenden Regelwerk, mit benannten Annahmen
- Vergleich mit den Kraftangaben im Plan, wo vorhanden
- Beurteilung nach festen Kriterien – Seil, Mauerbolzen, Mast, Form, Verformung
- Abhilfe benannt: wie viel Durchhang oder Höhe fehlt, wenn ein Wert nicht hält

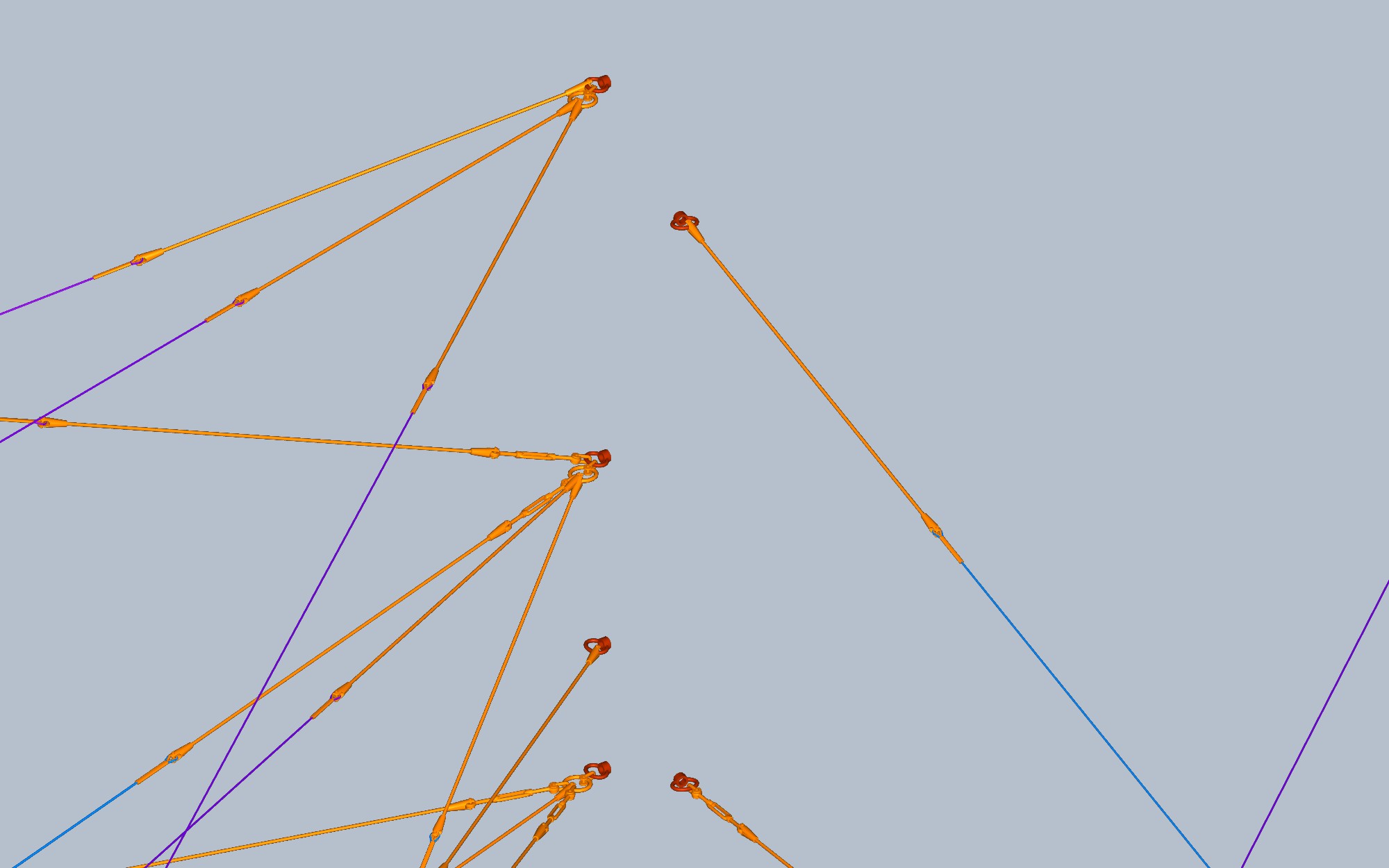

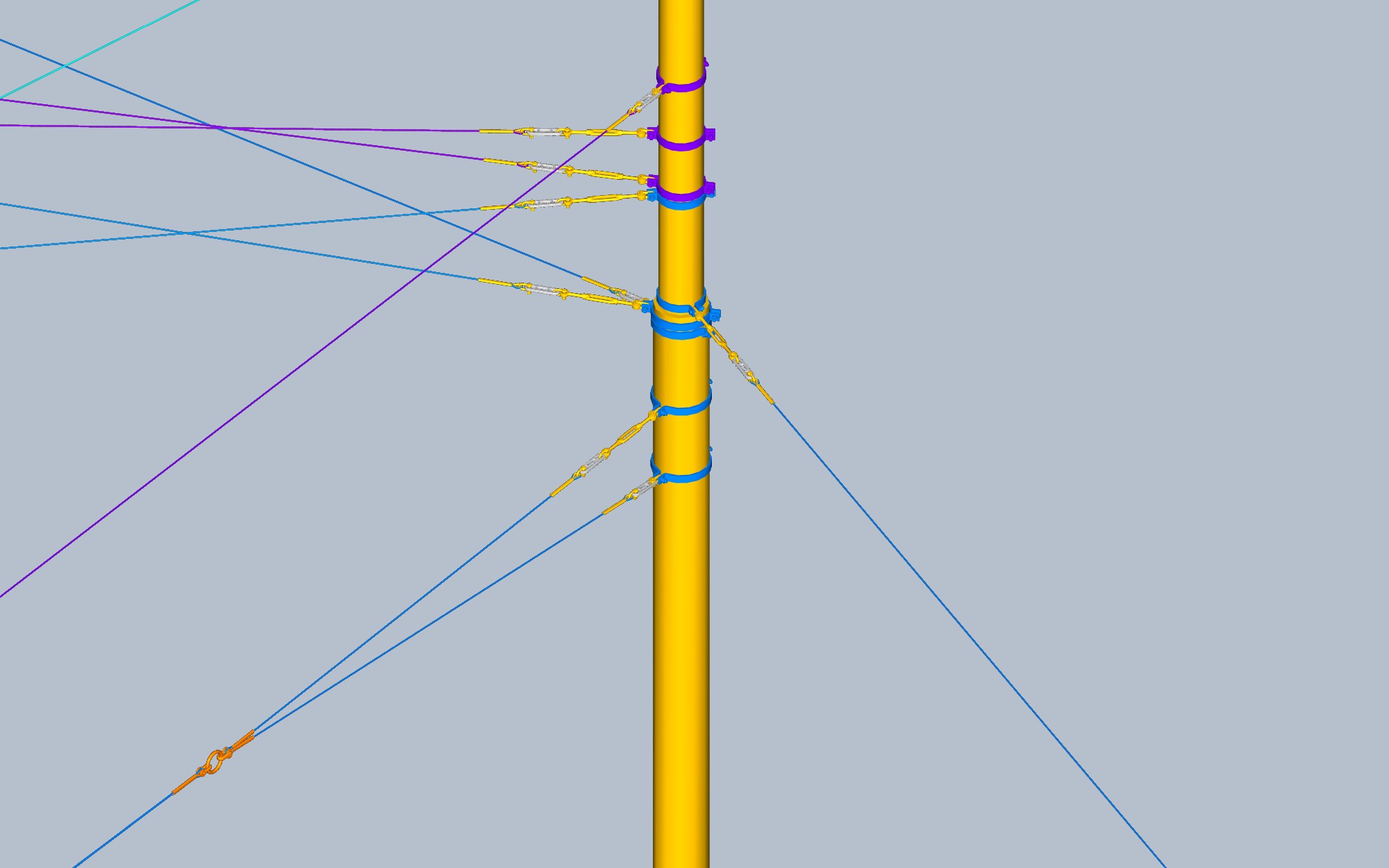

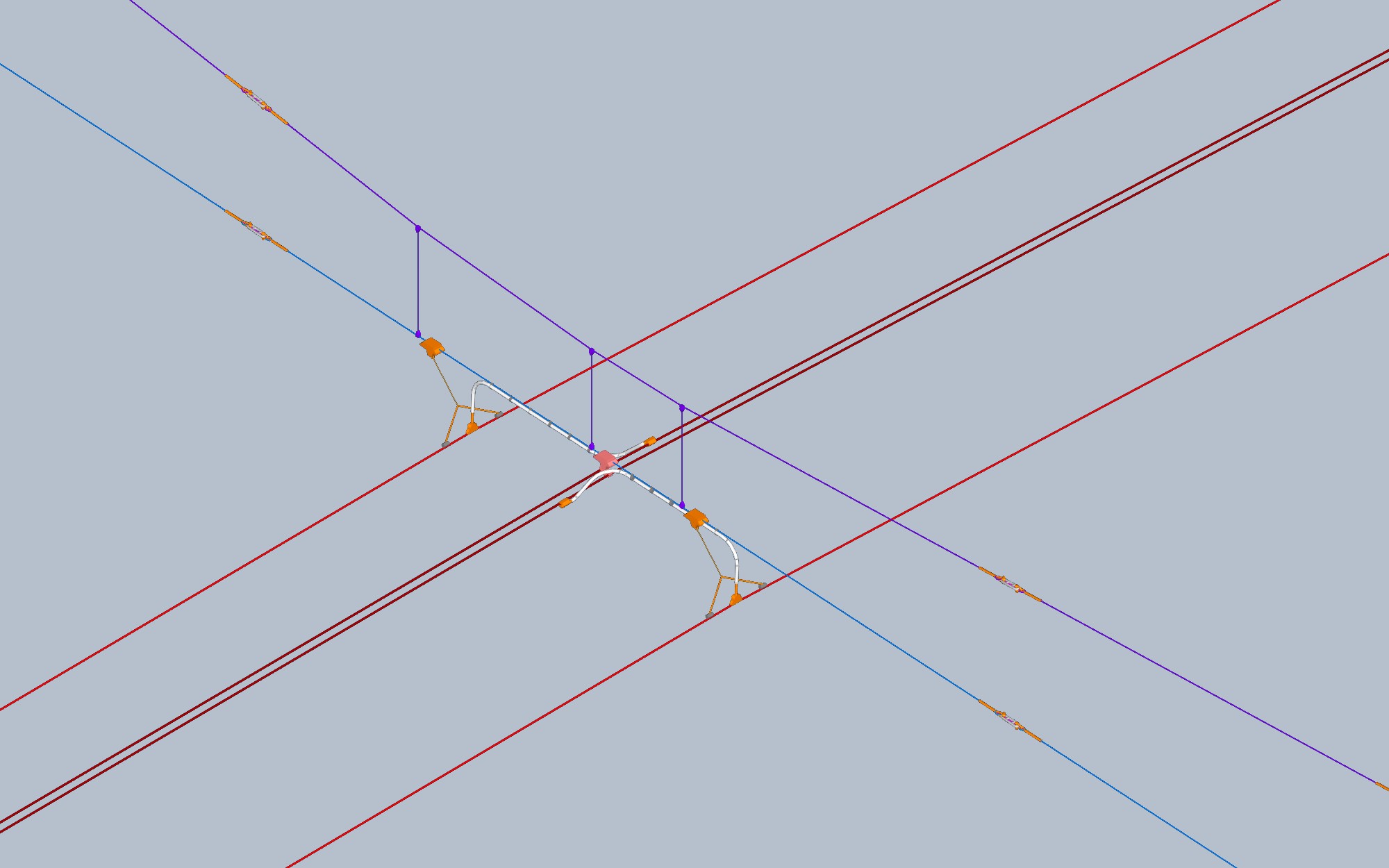

Bauteilmodell
Was montiert wird, steht im Modell.
Kein Liniennetz mit Symbolen, sondern Bauteile aus dem Katalog des Betriebs – mit Artikelnummer, Werkstoff und Lage.
Technik
Worauf es aufsetzt.
Umgebung
Gelände aus swissALTI3D, Gebäude aus swissBUILDINGS3D, Bodenbedeckung aus der amtlichen Vermessung, Ausnahmetransportrouten aus dem harmonisierten Geobasisdatensatz. Landeskoordinaten LV95, Höhen LN02. Ausserhalb der Schweiz stützen wir uns auf die amtlichen Daten des jeweiligen Landes – etwa Geländemodelle und 3D-Gebäude der deutschen Länder oder des österreichischen BEV – im dort üblichen Koordinaten- und Höhensystem. Wo diese Daten fehlen oder der Betrieb eigene Vermessungsdaten führt, arbeiten wir mit diesen.
Bauteile
Masten, Fundamente, Ketten, Klemmen, Isolatoren und Aufhängungen als Volumenkörper mit Artikelnummer, Werkstoff und Gewicht – nach dem Bauteilkatalog des Betriebs.
Plattform
Autodesk Civil 3D als Arbeitsumgebung, Verarbeitungskette in Python, Modellprüfung über Navisworks. Ergebnis ist offen – IFC 4.3, DWG, Tabellen, PDF.
LYNTRX3D an Ihrem Planwerk ausprobieren.
Der erste Abschnitt zeigt, wie viel Ihr Planbestand hergibt – und wo er Lücken hat, die ohnehin bekannt sein sollten.
